◆ 측구수로관 A형

◇ 제품사진 · 상세도

◇ 제품규격

호칭	규격				중량(kg)	스틸그레이팅
/	폭(A)	깊이(H)	두께(T)	(길이L)	/	/
200*180	200	180	70	2m	230	250*1000*32
200*200	200	200	70		230	250*1000*32
250*250	250	250	60(80)		200	300*1000*32
300*300	300	300	80(90)		430(460)	400*1000*44(50)
300*400	300	400	90		530	400*100*44(50)
400*400	400	400	90		620	400*1000*44(50)
500*500	500	500	100		870	600*1000*50
600*600	600	600	90(100)		930(1150)	700*1000*65(50)

◆ 측구수로관 A형

◇ 제품사진 · 상세도

◇ 제품규격

호칭	규격				중량(kg)	스틸그레이팅
/	폭(A)	깊이(H)	두께(T)	(길이L)	/	/
200*180	200	180	70	2m	230	250*1000*32
200*200	200	200	70		230	250*1000*32
250*250	250	250	60(80)		200	300*1000*32
300*300	300	300	80(90)		430(460)	400*1000*44(50)
300*400	300	400	90		530	400*100*44(50)
400*400	400	400	90		620	400*1000*44(50)
500*500	500	500	100		870	600*1000*50
600*600	600	600	90(100)		930(1150)	700*1000*65(50)

◆ 측구수로관 B형

◇ 제품사진 · 상세도

◇ 제품규격

호칭	규격				중량(kg)	스틸그레이팅
/	폭(A)	깊이(H)	두께(T)	(길이L)	/	/
200*200	200	200	120(50)	2m	430(230)	300*1000*50(44)
250*250	250	250	100(120)		460(500)	300*1000*50
300*300	300	300	120(90) / 50		620(450)	400*1000*50
300*400	300	400	150		800	400*1000*50
300*600	300	600	150		1,200	400*1000*65
400*400	400	400	150		1,040	500*1000*50
500*500	500	500	150		1,300	600*1000*50
600*600	600	600	90(150)		950(1230)	700*1000*65

◆ 측구수로관 B형

◇ 제품사진 · 상세도

◇ 제품규격

호칭	규격				중량(kg)	스틸그레이팅
/	폭(A)	깊이(H)	두께(T)	(길이L)	/	/
200*200	200	200	120(50)	2m	430(230)	300*1000*50(44)
250*250	250	250	100(120)		460(500)	300*1000*50
300*300	300	300	120(90) / 50		620(450)	400*1000*50
300*400	300	400	150		800	400*1000*50
300*600	300	600	150		1,200	400*1000*65
400*400	400	400	150		1,040	500*1000*50
500*500	500	500	150		1,300	600*1000*50
600*600	600	600	90(150)		950(1230)	700*1000*65

◇ 제품사진 · 상세도

◇ 제품규격

규격

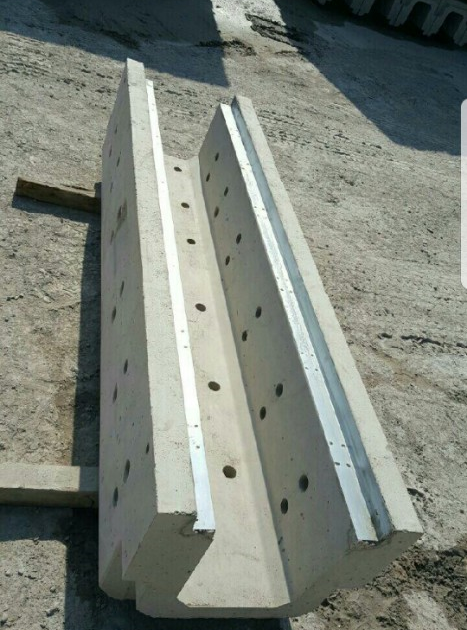

주문 제작 가능한 유공측구수로

비고

측면,바닥 포함 36개 기본타공
(타공수량합의가능)
타공추가당 단가상승 있습니다.

◆ U형 플륨관

◇ 제품사진 · 상세도

◇ 제품규격

호칭	치수 (mm)											참고중량(kg)
/	A	A'	H	H'	T	T'	L	L'	h	R	R'	/
300	310	390	275	315	32	32	2000	100	125	150	190	135
400	425	517	350	396	38	38	2000	120	150	200	246	200
500	530	654	425	487	52	52	2000	140	175	250	312	335
600	640	780	500	570	60	60	2000	140		300	370	460

◆ U형 플륨관​

◇ 제품사진 · 상세도

◇ 제품규격

호칭	치수 (mm)											참고중량(kg)
/	A	A'	H	H'	T	T'	L	L'	h	R	R'	/
300	310	390	275	315	32	32	2000	100	125	150	190	135
400	425	517	350	396	38	38	2000	120	150	200	246	200
500	530	654	425	487	52	52	2000	140	175	250	312	335
600	640	780	500	570	60	60	2000	140		300	370	460

◆ 벤치플륨관 II종

◇ 제품사진 · 상세도

◇ 제품규격

호칭	중앙부치수(mm)								참고 중량 (kg)	소켓부치수(mm)
/	a	b	c	d	e	h	r	L	/	as(5)	cs(5)	ds(5)	es(5)	hs(5)	ls(5)
200	200	170	205	30	35	150	30	2000	91	261 이상	239 이상	27 이상	30 이상	185 이상	50 이상
300	300	260	300	30	40	200	40		140	361 이상	334 이상	27 이상	30 이상	240 이상
400	400	345	395	40	45	260	50		231	479 이상	434 이상	32 이상	35 이상	309 이상
500	500	435	490	45	55	320	60		330	589 이상	534 이상	36 이상	40 이상	374 이상
600	600	520	580	45	60	380	60		410	687 이상	629 이상	41 이상	45 이상	437 이상
700	700	610	680	50	40	440	70		550	797 이상	729 이상	41 이상	45 이상	507 이상
800	800	695	770	50	42	490	70		645	897 이상	824 이상	45 이상	50 이상	562 이상
900	900	785	870	55	85	550	80		818	1007 이상	929 이상	50 이상	55 이상	532 이상
1,000	1,000	875	965	55	90	600	80		940	1107 이상	1029 이상	54 이상	60 이상	687 이상

◆ 벤치플륨관 II종

◇ 제품사진 · 상세도

◇ 제품규격

호칭	중앙부치수(mm)								참고 중량 (kg)	소켓부치수(mm)
/	a	b	c	d	e	h	r	L	/	as(5)	cs(5)	ds(5)	es(5)	hs(5)	ls(5)
200	200	170	205	30	35	150	30	2000	91	261 이상	239 이상	27 이상	30 이상	185 이상	50 이상
300	300	260	300	30	40	200	40		140	361 이상	334 이상	27 이상	30 이상	240 이상
400	400	345	395	40	45	260	50		231	479 이상	434 이상	32 이상	35 이상	309 이상
500	500	435	490	45	55	320	60		330	589 이상	534 이상	36 이상	40 이상	374 이상
600	600	520	580	45	60	380	60		410	687 이상	629 이상	41 이상	45 이상	437 이상
700	700	610	680	50	40	440	70		550	797 이상	729 이상	41 이상	45 이상	507 이상
800	800	695	770	50	42	490	70		645	897 이상	824 이상	45 이상	50 이상	562 이상
900	900	785	870	55	85	550	80		818	1007 이상	929 이상	50 이상	55 이상	532 이상
1,000	1,000	875	965	55	90	600	80		940	1107 이상	1029 이상	54 이상	60 이상	687 이상

◆ 벤치플륨관 III종

◇ 제품사진 · 상세도

◇ 제품규격

호칭	중앙부치수(mm)							소켓부치수(mm)
/	a	b	c	d	e	h	L	as	cs	bs	es	hs	L1
200	200	185	225	60	40	200	2000	295	360	280	40	240	50
300C	300	280	340	70	40	300		425	380	400	50	350	50
400C	400	370	450	80	60	400		535		520	60	460	60
500C	500	470	550	90	65	500		650	600	630	65	460	60
600C	600	570	670	95	75	600		770	720	750	75	675	70
700	700	670	760	95	75	600		870	880	850	75	675	70
800B	800	770	850	100	80	700		980	930	960	80	782	70
900B	900	860	950	105	85	800		1190	1030	1070	85	885	80
1,000A	1,000	960	1050	105	85	800		1190	1130	1170	85	885	80
1,000C	1,000	860	1160	105	85	1000		1185	1365	1195	85	1085	60
1,200B	1,200	1140	1280	130	110	1000		1436	1515	1375	110	1110	60
1,500B	1,500	1420	1560	130	110	1000		1736	1796	1655	110	1000	60
1,500C	1,500	1420	1560	140	120	1200		1795	1796	1675	120	1200	60

◆ 벤치플륨관 III종

◇ 제품사진 · 상세도

◇ 제품규격

호칭	중앙부치수(mm)							소켓부치수(mm)
/	a	b	c	d	e	h	L	as	cs	bs	es	hs	L1
200	200	185	225	60	40	200	2000	295	360	280	40	240	50
300C	300	280	340	70	40	300		425	380	400	50	350	50
400C	400	370	450	80	60	400		535		520	60	460	60
500C	500	470	550	90	65	500		650	600	630	65	460	60
600C	600	570	670	95	75	600		770	720	750	75	675	70
700	700	670	760	95	75	600		870	880	850	75	675	70
800B	800	770	850	100	80	700		980	930	960	80	782	70
900B	900	860	950	105	85	800		1190	1030	1070	85	885	80
1,000A	1,000	960	1050	105	85	800		1190	1130	1170	85	885	80
1,000C	1,000	860	1160	105	85	1000		1185	1365	1195	85	1085	60
1,200B	1,200	1140	1280	130	110	1000		1436	1515	1375	110	1110	60
1,500B	1,500	1420	1560	130	110	1000		1736	1796	1655	110	1000	60
1,500C	1,500	1420	1560	140	120	1200		1795	1796	1675	120	1200	60

◆ 수로관뚜껑

◇ 제품사진 · 상세도

◇ 제품규격

호칭	사용 수로관 규격	뚜껑치수						철근규격x사용갯수		참고중량(kg)		비고
/	/	a	a¹	a²	b	t	t¹	①	②	A형	B형	/
250-A,B	250	380	220	70	115	80	70	Ø10X4	Ø10X3	32	38	L=500 (공통)
300-A,B	300	440	270	75	145	80	70			38	44
400-A,B	400	560	370	85	205	90	80		Ø10X4	63	70
450-A,B	450	620	420	90	235	90	80	Ø10X5	Ø10X5	63	70
500-A,B	500	670	470	100	260	95	85			72	80
600-A,B	600	790	570		320	100	900	Ø10X6	Ø10X6	91	99
700-A,B	700	890	670		370	105	95		Ø10X7	109	117
800-A,B	800	1000	770	105	425	110	110			127	138
900-A,B	900	1110	870	110	480	115	105	Ø13X4	Ø10X8	151	160
1000-A,B	1000	1210	970		530	125	115		Ø10X9	180	190

◆ 수로관뚜껑

◇ 제품사진 · 상세도

◇ 제품규격

호칭	사용 수로관 규격	뚜껑치수						철근규격x사용갯수		참고중량(kg)		비고
/	/	a	a¹	a²	b	t	t¹	①	②	A형	B형	/
250-A,B	250	380	220	70	115	80	70	Ø10X4	Ø10X3	32	38	L=500 (공통)
300-A,B	300	440	270	75	145	80	70			38	44
400-A,B	400	560	370	85	205	90	80		Ø10X4	63	70
450-A,B	450	620	420	90	235	90	80	Ø10X5	Ø10X5	63	70
500-A,B	500	670	470	100	260	95	85			72	80
600-A,B	600	790	570		320	100	900	Ø10X6	Ø10X6	91	99
700-A,B	700	890	670		370	105	95		Ø10X7	109	117
800-A,B	800	1000	770	105	425	110	110			127	138
900-A,B	900	1110	870	110	480	115	105	Ø13X4	Ø10X8	151	160
1000-A,B	1000	1210	970		530	125	115		Ø10X9	180	190

◆ 콘크리트 빗물받이 뚜껑​

◇ 제품사진 · 상세도

◇ 제품규격

호칭	규격
/	a	L	T
빗물받이 뚜껑	400	500	80

◆ 측구수로용 뚜껑(무공)

◇ 제품규격

호칭	중량	치수	비고
측구뚜껑-400T	40kg	500x495x50	무공
측구뚜껑-300T	32kg	500x395x50	무공
